型號

項目

XDW-F100 B

主機系統

功率KW

15kw（電壓：380V（三相））安徽皖南電機

主軸承

進口NSK

主體結構

鋼絲繩懸掛式翻轉

主體框架

全不銹鋼

外觀

全不銹鋼外觀

磨筒與輔助裝置

磨筒

圓弧型（容積100升）

磨筒壁厚

1 8 mm

翻轉限位

縱向＋橫向限位

翻轉機構

新式單輥、電磁制動定位

舉升機構

封閉螺旋雙筒抬升機構

磨介材質

食品藥品級304不銹鋼

介質尺寸

直徑 20 ×400mm

研磨方式

振動式

料盒連接

雙連桿快開裝置（附專用扳手）

料盒裝卸

手動裝卸

料筒

2只

料盒容積

30L

冷卻系統

冷卻連接

懸掛式短連接

冷卻連接方式

橡膠軟管 +保溫管連接

水套

全水套（外＋內＋雙側壁水套）

低溫配置

20P制冷機

低溫度(可調)

-10 ～- 25 ℃

外形尺寸( m m)

2200 × 1100 × 1450

重量

1200

輸入總 功率 KW

15

名義制冷量 KW

53.8

電壓 V

三相四線 380 V

壓縮機

意大利富士豪

水泵

德國威樂

自吸泵

利歐

工作方式

全封閉

儲液桶

容積約260L，不銹鋼材質，帶保溫

防凍液

約 180kg,主要成分為 乙二醇

制冷劑

404A

循環水管徑

外徑20mm

整體外觀

全不銹鋼外殼

電控柜

主機控制，制冷溫度可自由控制，在設定范圍內可自動開、停機。

連接線

免費提供控制柜至冷凍機電源及控制連接線（建議 10米內）

主要部件配置明細

吸風式冷凝器； 20匹 板式換熱器；風機 1 臺；電磁閥：美國艾口；膨脹閥：法國丹佛斯；氣分：天津；可拆式過濾筒：天津 ; 視液鏡：丹佛斯； 系統具備: 高低壓保護、模塊保護、熱 過載保護等

配套方式

與XDW-F100或與XDW-L100型系列及大型主機配套

放置地點

車間中央空調房或室外搭棚

電器控制

重要元件由引進技術生產,其余國產件.

其他參數

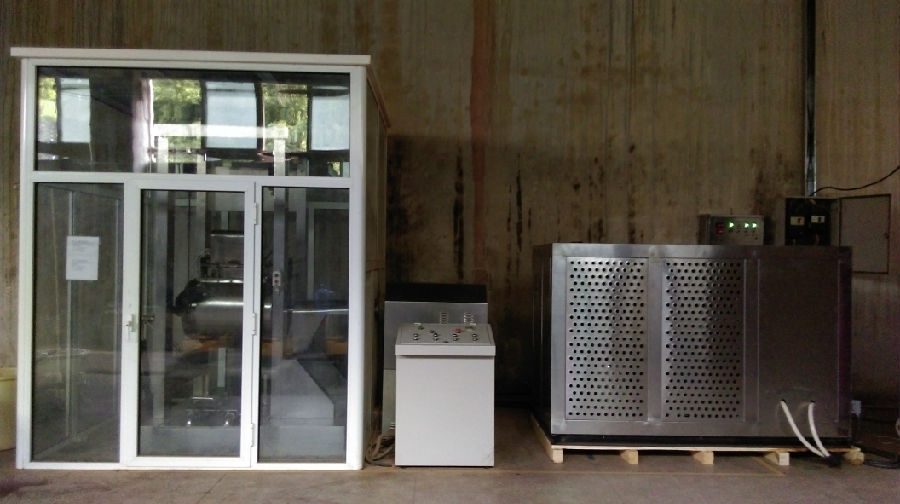

隔音罩

加重鋁合金框架，雙層中空鋼化玻璃

外型尺寸 (mm)

主 機: L 3200 ×W2300×H28 1 0 制冷機： 2200 × 1100 × 1450

重量(KG)

主機:2750Kg 制冷機： 1200

放置車間

10(30)萬級GMP車間

設備技術

1 、全密閉不分級技術：為保存藥效成份而采用的全密閉多磨不篩技術，有效避免產生藥效成份偏析和損失、因粉塵溢出而污染環境等現象。

2 、壓縮式微粉碎技術：為提高粉碎效率和效果，運用高速撞擊力和剪切力，使物料在磨筒內受到介質的擠壓、揉捏和撕裂作用，大地縮短粉碎時間，提高了粉碎效率；同時因物料呈流態化且每一顆粒具有相同的受力狀態，其自有粘性作用可使成品形成分散均勻和精密復合化的微粒子團，增加密實度和提高生物利用度，提高微粉碎效果和技術。

3 、動態優化技術：按物料的不同特性，在提高微粉碎效率和效果的同時，進行佳優化適配的技術。

4 、機電一體化技術：實現設備的高性能和高水平，減少人工用量，確保成品質量穩定可控的技術，避免因人工介入過多而產生品質不穩定、受污染等現象。

5 、全面自動化技術：具備單機多功能自動化（ FMC 柔性化），使小批量藥物生產象大批量流水線生產一樣簡便的技術。

6 、潔凈安全化技術：達微超微粉碎機系列嚴格按 GMP 標準設計制造（根據客戶要求），能夠滿足制藥粉體裝備的特殊要求。

設備特征

1 、安全性強：與物料接觸的部位均為拋光不銹鋼，其材質為醫藥食品機械通用材質 ( 也可根據用戶要求改為其它金屬材質 ) ，避免砷、鎘、汞、鉛、銅等重金屬混入。

2 、潔凈衛生：內外面平滑、一機多用、減少污染、減輕洗凈作業負擔；粉碎過程全密閉無粉塵溢出，充分改善作業環境，有效成份不損失。

3 、采用復合（透明）隔聲罩，噪音大大降低。

4 、易拆卸 ( 組裝）、易清洗、易換料。可用水、壓縮空氣、酒精、蒸汽等清洗、消毒。

5 、操作簡便：容量佳適配、確保物料完全排出，操作和換料簡便。

6 、維護方便：結構緊湊、占地面積小，維修養護方便。

7 、改善環境：全密閉作業絕無粉塵溢出、有效成份不損失、無藥渣產生，可改善工作環境。

8 、提高效率： 100% 粉碎，無藥渣剩余。高速撞擊力和剪切力的雙向作用，大地縮短了粉碎時間，提高粉碎效率。

9 、廣譜適應：對于任何纖維狀、高韌性、高硬度或有一定含水率的物料均可適應。對花粉及其它孢子植物等要求打破細胞壁的物料，其破壁率高于 98% 。同時適應干式和濕式粉碎。濕式粉碎時可加入水、酒精或其它液體。

10 、溫度可控：通過配置可進行高溫、常溫、低溫或超低溫的微粉碎，可以保持物料的原有理化性質和活性成份。給磨筒外壁的夾套通入冷水。通過調節冷卻水的溫度和流量可控制粉碎溫度。低溫粉碎，冷凍系統低溫度可達零下 35 ℃ (XDW-F100C 高檔低溫配置具備此功能 ) 。

物料適應

廣泛用于動植物 礦物中藥材的單味或復方粉末,特別適用于強纖維性 韌性植物,單做或含量超過15%的高糖 粘性物料需要有制冷系統.

產能 kg/h

普通中藥材 ( 食品 )10-50kg/h ， -300 目 90-9 8 % 。靈芝孢子粉產量 4- 10 kg/h （ 2500 目） ，破壁率 90-9 8 % 。

整機外觀

全不銹鋼外觀 ，可放置 10(30)萬級GMP車間

交貨期

45 個工作日

其他說明

電源:3相/380; 水循環冷卻系統

名 稱

型號及規格

單 位

數量

備 注

主

機

部

分

1

主機

XDW- F 100 B

臺

1

2

隔聲罩

鋁合金柜架雙層鋼化玻璃

套

1

3

冷凍機組

20 匹

臺

1

不銹鋼外觀

附

件

部

分

1

鎖緊扳手

不銹鋼

件

1

2

控制配電柜

噴塑

臺

1

3

冷凍管

Φ19×30mm

根

2

1 0 米 / 根

4

保溫管

根

13

1.7 米 / 根

5

不銹鋼料盒

只

2

6

料筒密封硅膠管

Φ 4 ×6mm

米

4

7

喉箍

個

8

8

鋼絲繩

6 根 / 套

套

1

9

介質

Φ20×400mm

根

490

介質木箱 2 個

10

篩板

不銹鋼

件

1

11

水管支架

不銹鋼

件

1

12

控制連接線

穿金屬軟管

根

1

13

冷凍機連接線

穿金屬軟管

根

2

包

裝

箱

及

設備固定附件

1

介質箱

個

2

2

磨筒固定架

個

1

3

主機包裝箱

套

1

4

冷凍機包裝箱

個

1

5

電機罩

不銹鋼

套

1

6

傳動軸防護罩

不銹鋼

件

1

7

隔音罩包裝箱

套

1

型號

DWL20

機組特性

制冷量

KW

53.8

Kcal/h

30368.32

TR

10.04

整機功率

KW

17.8

整機運轉電流

A

39

壓縮機

數量

1臺

輸入功率

KW

15

工作電流

A

29

工作電壓

V

380

循環防凍液

水管接口直徑

mm

20

種類

乙二醇兌水1：1

冷凝風機

輸入功率

KW

1.6

工作電流

A

3.5

增壓泵

輸入功率

KW

0.151

揚程

m

8

流量

L/min

100

循環泵

輸入功率

KW

0.125

揚程

m

20

流量

L/min

33

防凍液水箱容積

L

260

外形尺寸

長

mm

2200

寬

mm

1100

高

mm

1450

制冷劑

404A

制冷劑充注量（ kg ）

717.5

低 制冷 溫度(可調)

-10 ～- 35 ℃

整機重量

kg

1200

序號

名稱

品牌

產地

備注

1

壓縮機

富士豪

意大利

20HP

2

微電腦溫度控制儀

精創

上海

上海

3

交流接觸器

耀華

浙江

國產名牌

4

斷路保護器

正泰

國產

國產名牌

5

翅片式冷凝器

東威

江蘇鹽城

國產

6

儲液器

法斯克

天津

國產

7

冷凝風機

馬爾

杭州

國產

8

膨脹閥

丹佛斯

法國

進口

9

電磁閥

艾口

美國

國產

10

濾芯

法斯克

天津

國產

11

板式換熱器

烽煌

杭州

國產

12

壓力表

鴻森

浙江

國產

13

壓力控制器

丹佛斯

法國

進口

14

增壓泵

威樂

法國

進口

15

循環泵

利歐

上海

國產

16

制冷劑

金典

浙江

國產
